Kit controller smart WiFi Ninja e cavo

Il kit in due pezzi è ricco di funzioni per il risparmio energetico: il Ninja, grande quanto una tasca, è progettato per prestazioni su misura del climatizzatore

• Adatto ai sistemi Daikin e Mitsubishi Heavy Industries (MHI)

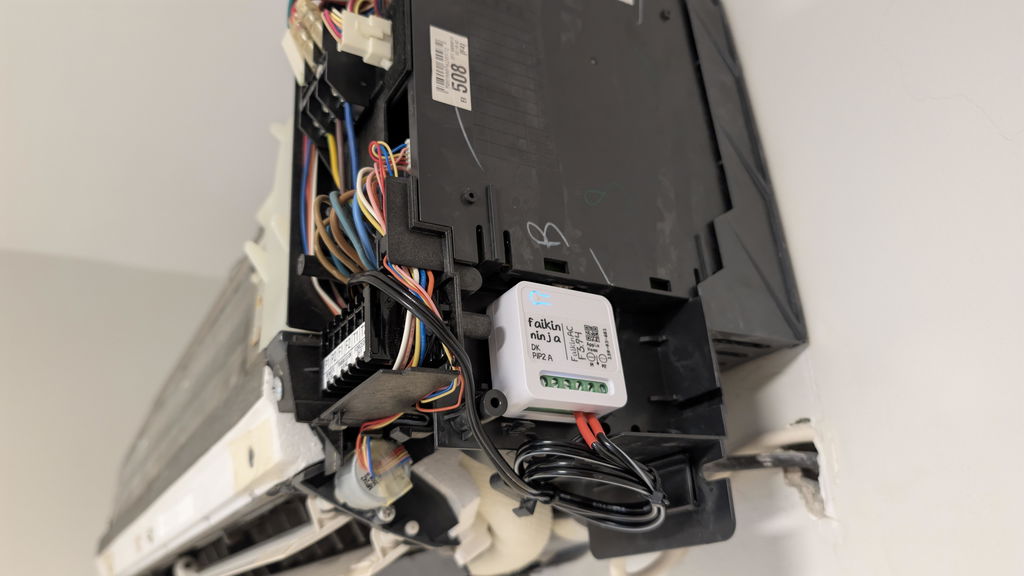

• Installi il Ninja accanto al Suo controller a parete esistente e potrà leggere molto più degli adattatori WiFi originali
• Il Ninja mostra sulla Sua dashboard la telemetria interna della Sua macchina
• Il Ninja si collega al bus di controllo a due fili utilizzato dai sistemi Daikin VRV/VRF, Sky Air e canalizzati con controller a parete cablato, e dai sistemi MHI VRF sul bus X-Y

• È richiesto un kit Ninja per ogni unità interna. Se desidera gestire più unità interne con Home Assistant, deve installare un modulo per ciascuna unità
• È incluso un cavo universale adatto a entrambi i punti di collegamento



Una serie di vantaggi per ridurre i costi energetici:

• Può controllare modalità e setpoint come una vera entità climate
• Imposti le temperature dei locali con precisione e maggiore controllo
• Assegni limiti al setpoint per controllare l'accesso degli altri utenti. Può limitare quanto in alto o in basso la macchina può essere regolata da altri (perfetto per gli adolescenti che amano smanettare con le impostazioni!)



Le zone rilevate singolarmente offrono una maggiore efficienza

• Nei sistemi con kit di controllo zone, ogni zona compare con il proprio interruttore sull'interfaccia, per un uso semplice
• I nomi delle zone rilevati automaticamente possono essere personalizzati in base alle Sue esigenze. Imposti nomi reali dei locali come "Soggiorno", "Camera ospiti" o "Camera di riserva" invece delle denominazioni generiche come 4, 5 e 6.
• Configuri l'automazione "Per zona" che Le consente di chiudere o aprire varie zone secondo le Sue esigenze. Può scegliere di chiudere la zona della camera da letto durante il giorno e riaprirla un'ora prima di andare a dormire. Può persino spegnere le zone se viene rilevata una finestra aperta, per risparmiare molta energia sprecata.



I climi caldi/freddi mettono sotto sforzo i sistemi di climatizzazione: il Ninja ne rivela i dati

• Visualizzi la frequenza del compressore, in Hz, il valore più utile in assoluto per individuare le fluttuazioni
• Osservi la macchina modulare e "salire di regime" durante i pomeriggi caldi, e stabilizzarsi una volta raggiunta la temperatura del locale
• Osservi la velocità del ventilatore interno in giri/min e il livello del ventilatore esterno
• Visualizzi la posizione della valvola di espansione, interna ed esterna, in impulsi



I dati del circuito frigorifero sono visibili

• Visualizzi le pressioni sul lato alta e bassa, in MPa
• Visualizzi le temperature della batteria interna
• Visualizzi le temperature della batteria esterna
• Visualizzi lo stato delle elettrovalvole



Il Ninja mostra il tempo di funzionamento e lo stato delle prestazioni del Suo sistema

• Visualizzi le ore del ventilatore interno, le ore di funzionamento e le ore di "accensione" con il reale ciclo di lavoro, eliminando ogni congettura
• Visualizzi lo stato di antigelo, pompa di scarico, resistenza elettrica e umidificatore, ove presenti
• Vengono rivelati i codici di guasto e di errore del sistema, così Lei, o l'installatore, potete individuare con esattezza gli interventi da effettuare, anziché indovinare da una singola spia lampeggiante
• I sensori non presenti nella Sua unità risulteranno automaticamente "non disponibili" anziché scomparire dalla vista. Si tratta di un comportamento normale che varia in base al modello di unità interna



Il Ninja è il dispositivo MQTT più flessibile sul mercato

Il controller Ninja è progettato per ampliare le funzionalità del Suo sistema di domotica e per integrarsi con qualsiasi soluzione che possiede già.

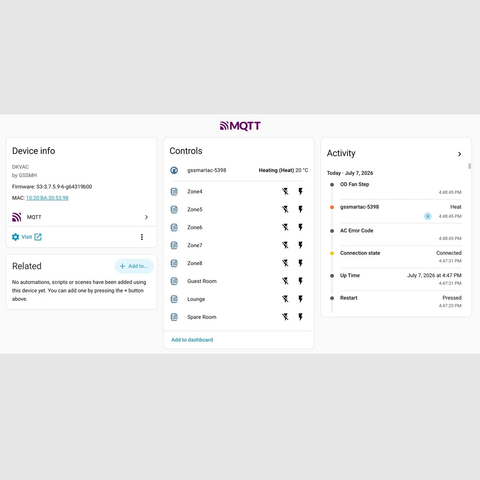

• Home Assistant rileverà automaticamente il Ninja durante la discovery MQTT, senza scrivere codice e senza sensori template. Compare come una vera entità, con le classi di dispositivo e le unità corrette
• L'app Home Assistant Companion su iOS e Android, con widget, notifiche e trigger di posizione
• Apple Home funziona con entrambe le versioni, Matter (o Apple Home). La versione WiFi dispone di Apple Home integrato, mentre la versione Matter lo aggiunge tramite Matter
• Google Home, Amazon Alexa, Samsung SmartThings e Aqara richiedono tutti il Ninja in versione Matter . Consulti la sezione Configurazione di rete qui sotto
• Qualsiasi altro sistema che parla MQTT: il Ninja può comunicare anche con questi, tra cui openHAB, Node-RED, ioBroker, Domoticz e Homebridge.
• Privacy al massimo. La pagina web integrata del Ninja funziona senza internet, senza password e senza alcun account cloud, in entrambe le versioni. È ideale per chi ha esigenze di privacy. Per attivare questa funzione deve trovarsi sulla stessa rete.
• Il modulo in sé è completamente locale. La pagina web, MQTT e Home Assistant non richiedono alcun account cloud. Solo le piattaforme smart home di terze parti passano attraverso i propri cloud. Gli aggiornamenti del firmware provengono dal server dello sviluppatore, non da un servizio cloud per il quale serva un account.



Compatibilità con sistemi Daikin e Mitsubishi Heavy Industries (MHI)

• Compatibile con Daikin VRV / VRF
• Compatibile con Daikin Sky Air
• Compatibile con i sistemi canalizzati Daikin con controller a parete cablato, inclusa la famiglia BRC1E (BRC1E52 / 53 / 63 / 73)
• Compatibile con i sistemi canalizzati Daikin con kit di controllo zone, incluse le famiglie BRC24Z e BRC230Z
• Compatibile con i sistemi Daikin più datati privi di porta X50A, oppure con la porta X50A blu che il cavo Faikout non utilizza
• Compatibile con MHI VRF sul bus X-Y a due fili, tramite la sua variante. La serie FD è inclusa. SRK e DXK a parete utilizzano invece un collegamento completamente diverso e sono coperti dal Faikin Sora .
• Copre la gamma interna Daikin VRV: cassette (FXCQ, FXZQ, FXFQ e altre), canalizzate e a scomparsa (FXDQ, FXMQ, FXSQ), a soffitto (FXHQ, FXUQ), a parete (FXAQ) e altro ancora.
• La compatibilità viene confermata per ogni modello di unità interna: ci invii il numero di modello e il controller e verificheremo.



Il Ninja è facile da installare

Il procedimento richiede due fili e nessun alimentatore separato: il modulo assorbe dal bus ciò di cui ha bisogno.

1. Per prima cosa, tolga l'alimentazione alle unità interna ed esterna.

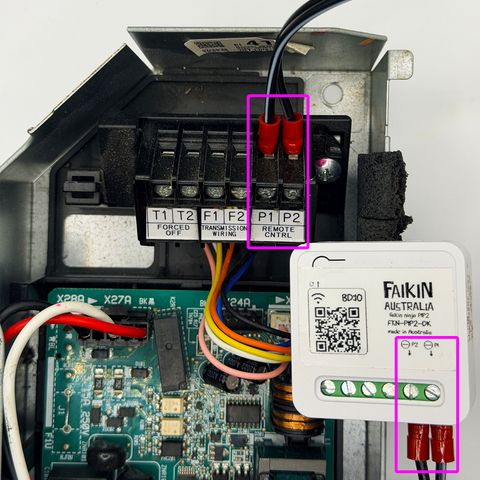

2. Colleghi i due fili del modulo ai morsetti P1/P2, sull'unità interna nel blocco contrassegnato REMOTE CNTRL, oppure sul retro del controller a parete cablato.
3. Il collegamento non ha polarità, quindi ciascun filo può andare a qualsiasi morsetto. Il filo è da 24 a 12 AWG, da 0,6 a 2,4 mm.
4. Ripristini l'alimentazione per ultima, quindi porti il modulo online.



Il bus consente due dispositivi di controllo, uno Main e uno Sub. Il Suo controller a parete cablato è il "Main", senza necessità di modifiche. Il Ninja si collega al Main come Sub. Se nella posizione Sub è già presente un altro dispositivo, ad esempio un ricevitore a infrarossi, questo deve essere rimosso prima.

Se dispone di un kit di controllo zone, l'intero kit conta come un solo dispositivo. Il controller di zona e il pannello a parete in dotazione sono un unico Main, non due dispositivi, quindi lo slot Sub resta libero per il Ninja. Consulti le FAQ.

Avviso di sicurezza: sta lavorando all'interno di un apparecchio sotto tensione. Se non si sente a proprio agio nell'aprire da solo/a l'unità interna, si rivolga a un installatore professionista.

Cosa è incluso nel kit?

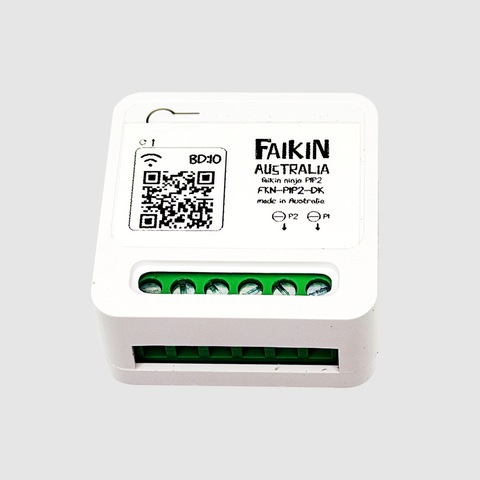

• Modulo controller smart Ninja
• Scelta del firmware precaricata
• Cavo di collegamento. Le estremità con puntalino a lama si innestano nei morsetti P1/P2 sulla scheda di controllo dell'unità interna, nel blocco contrassegnato REMOTE CNTRL, e si inseriscono nei morsetti a vite dietro un controller a parete cablato come un BRC1E. Colleghi il cavo all'estremità più comoda da raggiungere: il controllo è identico in entrambi i casi. Il formato sottile è adatto anche alla cavità poco profonda dietro un controller a parete moderno.

Sconto per acquisti multipli! Ottenga uno sconto del 10% acquistando due o più moduli o kit.

Utilizza un kit di controllo zone? Le consigliamo di collegare il Ninja all'unità interna. In un kit zone il pannello a parete torna al controller di zona tramite un cavo RJ anziché tramite i morsetti a vite P1/P2, quindi a parete non c'è nulla a cui collegarsi.

Ha scelto il firmware giusto per il Suo Ninja e il Suo sistema? Per assicurarci che venga caricato il firmware corretto, ci invii il numero di modello della Sua unità interna e La aiuteremo a identificare se si tratta di un sistema Daikin (bus P1/P2) o MHI VRF (bus X-Y a due fili).

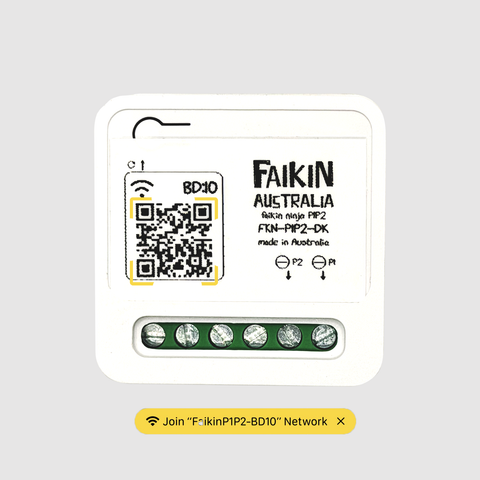

Scelga le versioni firmware WiFi o Matter per una rete Ninja solida

Il Suo Ninja viene consegnato con la versione firmware da Lei scelta, WiFi o Matter , selezionata al momento dell'acquisto. I Ninja non vengono configurati in modo generico, ma hanno tutti lo stesso prezzo. I Ninja sono pre-flashati e collaudati dal nostro affidabile team. Quando viene rilasciato un aggiornamento del firmware, lo installi dal menu Firmware Upgrade della pagina web del modulo.

Cosa non fa

• Il Ninja non sostituisce il Suo controller a parete. Funziona accanto ad esso e si applica il limite di due dispositivi del bus.
• Non ci sono impostazioni di campo. La configurazione a livello di installatore resta sul controller a parete.
• Non esiste un'app proprietaria, per scelta progettuale. La pagina web integrata serve per la configurazione e la diagnostica. Per l'uso quotidiano utilizzi Home Assistant, Apple Home o la piattaforma di cui dispone.
• La copertura dei sensori varia in base al modello di unità interna. I sistemi citati nell'elenco sopra sono dotati di un controller cablato come un BRC1E. Un'unità interna più semplice fornisce meno dati.
• Le unità MHI SRK e DXK a parete non sono coperte dal Ninja: lo sono solo i sistemi VRF X-Y a due fili. Per le unità a parete consulti il Faikin Sora.



Specifiche

• Collegamento: bus a due fili P1/P2 o X-Y, sull'unità interna o sul controller a parete cablato
• Alimentazione: dall'unità interna, 12-16 V DC, meno di 1 W
• WiFi: 802.11 b/g/n, 2,4 GHz
• Controllo: browser web; Apple Home, Google Home, Alexa, SmartThings, Aqara; Home Assistant e qualsiasi client MQTT
• Dimensioni: 43 x 43 x 20 mm
• Peso: circa 25 g
• Involucro: plastica



FAQ

Entrerà in conflitto con il mio controller a parete?

No. Il Suo controller a parete resta il Main e mantiene tutte le sue funzioni. Il Ninja si collega come Sub. Il bus consente solo due dispositivi in totale, quindi qualsiasi dispositivo già presente nella posizione Sub deve essere rimosso.

Ho anche un controller di zona Daikin. Funzionerà?

Di solito sì, e più facilmente di quanto si pensi. La maggior parte dei controller di zona moderni sono kit: un unico dispositivo gestisce le zone e le normali funzioni di climatizzazione insieme. Il pannello a parete in dotazione, che di solito è di tipo BRC24 o BRC230, è un'estensione del controller di zona e non un secondo dispositivo sul bus. Quindi il kit conta come un unico Main e lo slot Sub resta libero per il Ninja.

Se nella posizione Sub è già presente qualcosa di realmente separato, ad esempio un ricevitore a infrarossi, questo può causare problemi e consigliamo di rimuoverlo. Se ha dubbi, ci invii una foto dei Suoi controller, tenendo presente che i kit zona vanno collegati all'unità interna e non a parete.

Posso passare da WiFi a Matter in seguito?

No. Sono versioni firmware diverse. Dovrebbe concordare con noi l'acquisto e la prova dell'altro tipo.

Ho bisogno di Home Assistant?

No. La pagina web integrata funziona da sola, la versione WiFi funziona con Apple Home e la versione Matter funziona con Apple Home e con tutto il resto, senza bisogno di Home Assistant. Home Assistant è comunque l'app migliore e più utile per gestire il Ninja.

Posso flashare il firmware da solo/a?

No. Il Ninja è pre-flashato e collaudato per il sistema che ha scelto.

Serve internet?

Internet serve solo per gli aggiornamenti del firmware. Il controllo locale continua a funzionare anche senza alcuna connessione a internet.

Ho una pompa di calore Altherma, non un climatizzatore.

Il Ninja non controlla una pompa di calore. Consulti il Faikin Oyu per Daikin Altherma 2 e 3.

Installazione e guide

Faikin Guida all'installazione del Ninja per cablaggio, configurazione WiFi e opzioni di controllo. Consulti la Guida all'associazione di Matter e Apple Home per i requisiti dell'hub e i passaggi di associazione. Faikin FAQ del Ninja per le domande più frequenti.
