Faikin Ninja – Daikin & MHI lokales Steuerungsmodul – Modul- und Kabelset

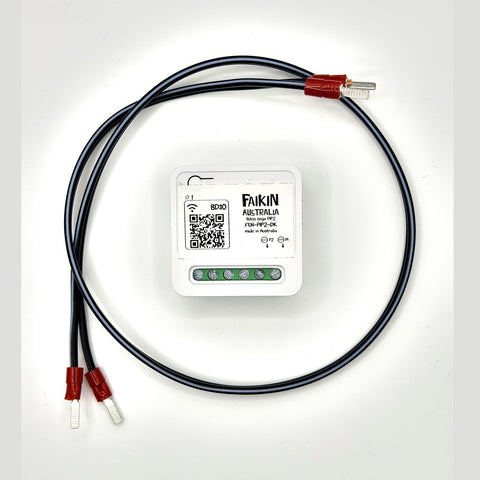

Das Komplettset. Das Faikin Ninja Modul und sein Kabel zusammen, zum Vorteilspreis. Alles, was Sie brauchen, um einem Daikin VRV, Sky Air oder Kanalsystem oder einem Mitsubishi Heavy Industries VRF System lokale Steuerung über den Zweidraht-Steuerbus hinzuzufügen.

Mengenrabatt: Bei zwei oder mehr Modulen oder Sets, beliebig kombiniert, werden automatisch 10 % an der Kasse abgezogen.

Wählen Sie Ihre Optionen

System: Daikin (P1/P2 Bus) oder Mitsubishi Heavy Industries VRF (Zweidraht-X-Y-Bus). Wenn Sie nicht sicher sind, senden Sie uns Ihre Innengeräte-Modellnummer und wir prüfen es.

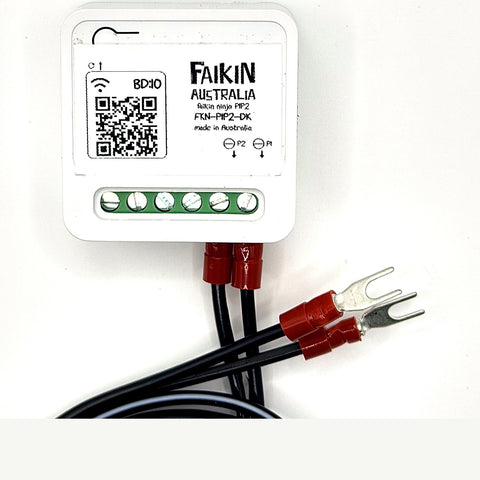

Kabel. Ein Kabel ist enthalten und es passt an beide Anschlusspunkte, sodass Sie nichts auswählen müssen. Die Aderendhülsen-Flachstecker werden an den P1/P2 Klemmen auf der Steuerplatine des Innengeräts angeschlossen, an der mit REMOTE CNTRL beschrifteten Klemmleiste, und sie sitzen in den Schraubklemmen hinter einem kabelgebundenen Wandregler wie einem BRC1E. Schließen Sie an dem Ende an, das leichter erreichbar ist; die Steuerung ist in beiden Fällen identisch. Die schlanke Bauform passt zudem in den flachen Hohlraum hinter einem modernen Wandregler.

Sie betreiben ein Zonensteuerungs-Kit? Schließen Sie am Innengerät an. Bei einem Zonen-Kit läuft das Wandbedienteil über eine RJ Leitung zum Zonenregler zurück statt über P1/P2 Schraubklemmen, sodass es an der Wand keinen Anschlusspunkt gibt.

Sie wissen nicht, wo Sie anschließen sollen? Senden Sie uns ein Foto Ihres Wandreglers und wir sagen es Ihnen.

Netzwerkeinrichtung: WiFi oder Matter. Beide kosten gleich viel, entscheiden Sie also danach, wie Sie es betreiben möchten. Ausführliche Erläuterung weiter unten.

Ein Set pro Innengerät. Wenn Sie mehrere Innengeräte haben und alle in Home Assistant nutzen möchten, benötigen Sie je ein Modul.

Was Sie tatsächlich zu sehen bekommen

Ein Wandregler zeigt Ihnen einen Sollwert und einen Modus. Ein OEM Wi-Fi Adapter zeigt Ihnen über ein Cloud-Konto ungefähr dasselbe. Der Ninja bringt die interne Telemetrie des Geräts selbst auf Ihr Dashboard.

• Steuerung: Modus und Sollwert als vollwertige Klima-Entität, Raumtemperatur und Sollwertgrenzen, damit Sie begrenzen können, wie hoch oder niedrig jemand einstellen kann
• Zonen: Bei einem System mit Zonensteuerungs-Kit erscheint jede Zone als eigener Schalter. Automatisch erkannt, und Sie können sie umbenennen, sodass im Dashboard Wohnzimmer und Gästezimmer statt Zone 4 und Zone 5 steht
• Auslastung: Verdichterfrequenz in Hz, Lüfterdrehzahl des Innengeräts in RPM, Lüfterstufe des Außengeräts und Position des Expansionsventils. Sie können das System beim Modulieren beobachten, statt zu raten
• Kältemittelkreislauf: Hoch- und Niederdruck in MPa, Temperaturen von Innen- und Außenwärmetauscher, Zustand des Magnetventils
• Laufzeit: Lüfterstunden des Innengeräts, Betriebsstunden und Einschaltstunden
• Zustand: Frostschutz, Kondensatpumpe, Elektroheizung und Befeuchter, sofern vorhanden, dazu die Stör- und Fehlercodes des Systems selbst

Der Sensorumfang variiert je nach Innengerätemodell. Die ausführlichere Liste stammt von Systemen mit kabelgebundenem Regler wie einem BRC1E. Sensoren, die Ihr Gerät nicht besitzt, werden als nicht verfügbar angezeigt.

Es funktioniert mit dem, was Sie bereits nutzen

Darunter steckt ein MQTT-Gerät, und genau das macht es so flexibel.

• Home Assistant erkennt es automatisch über MQTT Discovery. Kein YAML, keine Template-Sensoren.
• Die Home Assistant Companion App auf iOS und Android, mit Widgets, Benachrichtigungen und Standort-Auslösern.
• Apple Home, Google Home, Amazon Alexa, Samsung SmartThings und Aqara funktionieren alle direkt mit der Matter Variante. Eine Variante deckt sie alle ab.
• Alles andere, das MQTT spricht, darunter openHAB, Node-RED, ioBroker, Domoticz und Homebridge.
• Die integrierte Weboberfläche funktioniert ganz ohne Konto, bei beiden Varianten.

Das Modul selbst arbeitet vollständig lokal. Weboberfläche, MQTT und Home Assistant benötigen kein Cloud-Konto. Nur die Smart-Home-Plattformen von Drittanbietern laufen über deren eigene Clouds, weil diese Plattformen so funktionieren.

Installation

Zwei Adern und keine separate Stromversorgung. Das Modul bezieht seinen Bedarf aus dem Bus.

1. Trennen Sie Innen- und Außengerät von der Stromversorgung.
2. Verbinden Sie das Kabel mit den P1/P2 Klemmen, entweder am Innengerät an der mit REMOTE CNTRL beschrifteten Klemmleiste oder hinter dem kabelgebundenen Wandregler.
3. Der Anschluss ist nicht polaritätsabhängig, jede Ader kann an jede Klemme.
4. Stellen Sie die Stromversorgung wieder her und bringen Sie das Modul dann online.

Der Bus erlaubt zwei Steuergeräte, ein Main und ein Sub. Ihr kabelgebundener Wandregler ist das Main und bleibt, wie er ist. Der Ninja tritt als Sub bei. Alles, was bereits die Sub-Position belegt, etwa ein Infrarotempfänger, muss zuerst entfernt werden.

Wenn Sie ein Zonensteuerungs-Kit haben, zählt das gesamte Kit als ein Gerät. Der Zonenregler und das mitgelieferte Wandbedienteil sind ein einzelnes Main und nicht zwei Geräte, sodass der Sub-Platz weiterhin für den Ninja frei ist.

Dies sind Arbeiten in einem unter Spannung stehenden Gerät. Wenn Sie sich beim Öffnen des Innengeräts nicht wohlfühlen, lassen Sie es Ihren Installateur machen. Es dauert fünf Minuten.

Netzwerkeinrichtung

Jedes Modul wird geflasht und getestet ausgeliefert. Sie müssen keine Firmware installieren, und Updates kommen über die Luft. Das Set wird mit einer von zwei Firmware-Varianten ausgeliefert, die beim Kauf gewählt wird. Es handelt sich nicht um dasselbe Modul mit einer anderen Einstellung, und beide kosten gleich viel.

• WiFi - bereit für die lokale Weboberfläche, MQTT und Home Assistant. Es sendet ein eigenes Einrichtungs-WiFi-Netzwerk aus, sodass Sie es aus jedem Browser online bringen, ohne Hub und ohne Matter-Umgebung. Es kann nicht zu Apple Home, Google Home, Amazon Alexa, Samsung SmartThings oder Aqara hinzugefügt werden.
• Matter - deckt Apple Home, Google Home, Amazon Alexa, Samsung SmartThings und Aqara gemeinsam ab. Sie fügen es hinzu, indem Sie den Matter-Code in der App Ihrer Wahl scannen. Auf einem iPhone wird kein Hub benötigt. Die anderen benötigen jeweils den Hub oder Lautsprecher der betreffenden Plattform vor Ort. Diese Variante hat kein eigenes Einrichtungs-WiFi-Netzwerk, daher ist die Matter-Kopplung der einzige Weg, sie mit Ihrem WiFi zu verbinden.

Wenn Sie nicht sicher sind, ob Sie eine Matter-Plattform zum Koppeln haben, wählen Sie WiFi. Fragen Sie uns vorher, wenn Sie unsicher sind.

Was dieses Produkt nicht leistet

• Es ersetzt Ihren Wandregler nicht. Es arbeitet daneben, und die Zwei-Geräte-Grenze des Busses gilt.
• Keine Bauseiteneinstellungen. Die Konfiguration auf Installateursebene bleibt am Wandregler.
• Bewusst keine eigene Hersteller-App. Die integrierte Weboberfläche dient der Einrichtung und Diagnose.
• Die 5-adrigen MHI Splitgeräte werden nicht unterstützt, nur die Zweidraht-X-Y-VRF-Systeme. Die FD Serie ist in Ordnung.

FAQ

Kann ich später von WiFi auf Matter wechseln?
Nein. Es sind unterschiedliche Firmware-Varianten und die Wahl treffen Sie bei der Bestellung.

Ich habe zusätzlich einen Daikin Zonenregler. Funktioniert das?
In der Regel ja, und einfacher als die meisten erwarten. Die meisten modernen Zonenregler sind Kits: ein Gerät, das die Zonen und die normalen Klimafunktionen gemeinsam übernimmt. Das mitgelieferte Wandbedienteil, typischerweise vom Typ BRC24 oder BRC230, ist eine Erweiterung des Zonenreglers und kein zweites Gerät am Bus. Das Kit zählt also als ein einzelnes Main, und der Sub-Platz bleibt für den Ninja frei. Schließen Sie in diesem Fall am Innengerät an.

Probleme bereitet dagegen ein wirklich eigenständiges Gerät, das bereits die Sub-Position belegt, etwa ein Infrarotempfänger. Das muss entfernt werden. Senden Sie uns ein Foto Ihrer Regler, wenn Sie unsicher sind.

Wo schließe ich das Kabel an?
An dem Ende, das leichter erreichbar ist, es sei denn, Sie haben ein Zonensteuerungs-Kit, dann schließen Sie am Innengerät an. Das eine Kabel passt an beide Anschlusspunkte, es gibt also beim Kauf nichts auszuwählen. Senden Sie uns ein Foto Ihres Wandreglers, wenn Sie die Entscheidung lieber uns überlassen.

Brauche ich Home Assistant?
Nein. Die integrierte Weboberfläche funktioniert eigenständig, und die Matter Variante funktioniert mit Apple Home und den übrigen Plattformen ganz ohne Home Assistant.

Ich habe eine Altherma Wärmepumpe, keine Klimaanlage.
Anderes Produkt. Siehe Faikin Faikflow.

Lieber nur das Modul oder ein Ersatzkabel? Siehe das Modul allein oder die Kabel.

Installation und Anleitungen

Faikin Ninja Installationsanleitung für Verkabelung und Einrichtung. Anleitung zur Kopplung mit Matter und Apple Home für Hub-Anforderungen. Faikin Ninja FAQ für häufige Fragen.
