Dokumentation und Anleitungen
Alles, was wir für den Faikin Faikout und den Faikin Ninja geschrieben haben: Einrichtung, täglicher Gebrauch, Fehlersuche und die vollständige MQTT-Referenz. Wenn Sie nicht sicher sind, welches Modul oder Kabel Sie benötigen, beginnen Sie mit Mein Modell und Kabel finden.
Bevor Sie einen Faikout einbauen: Isolieren Sie das Modul von der Metallabdeckung
Das Metallschild bzw. die Abdeckung im Inneren des Innengeräts ist mit Erde verbunden. Berührt die blanke Platine sie, schließt das Modul kurz und wird in dem Moment zerstört, in dem die Stromversorgung wiederhergestellt wird. Verlassen Sie sich nicht auf einen kleinen Luftspalt, denn beim Wiederanbringen der Abdeckung kann er sich schließen. Setzen Sie das Modul in ein Gehäuse, umwickeln Sie die Rückseite der Platine mit Isolierband oder Schrumpfschlauch, oder montieren Sie es außerhalb des Metallgehäuses und führen Sie die beiden Drähte nach außen. Außerhalb des Gehäuses ist ohnehin die bessere Wahl, weil das Metall WiFi abschirmt.
Sehen Sie sich die vollständige Anleitung im Video an
Die gründlichste Anleitung zu Einbau und Einrichtung des Faikin, die je jemand erstellt hat: Auspacken, Öffnen des Innengeräts, Einstecken des Moduls, Verbinden mit WiFi und Einbinden in Home Assistant, von Anfang bis Ende. Das Video ist auf Deutsch; wenn Sie kein Deutsch sprechen, schalten Sie die Untertitel über die Schaltfläche CC ein und wählen Sie Ihre Sprache über das Zahnrad für Einstellungen, dann Untertitel, dann Automatisch übersetzen. Die Bilder erklären ohnehin das meiste.
Daikin Klimaanlage lokal in Home Assistant einbinden, Faikin-Modul Komplett-Tutorial, von MichasWelt. Nicht unser Video, und wir sind dankbar dafür.
Faikin Faikout — das Steckmodul
- Einrichtungsanleitung — Einbau des Moduls und Verbindung mit Ihrem WiFi.
- Faikout Auto und Timer — eine Temperatur halten, Tagespläne und Fehlersuche beim Timer.
- MQTT-Handbuch — Home Assistant, MQTT-Steuerung und Automatisierung.
- Loopback-Test — ein schneller Hardware-Selbsttest, wenn das Modul nicht mit der Klimaanlage kommuniziert.
- Modellnummern-Leitfaden für Kanalgeräte — das Typenschild und die Steuerplatine an einem Kanalgerät finden.
Faikin Ninja — das Zweidraht-Bus-Modul
- P1P2-Installationsanleitung — Einbau des Ninja an einem Daikin P1/P2-Bus: VRV, Sky Air, Kanal- und Kassettengeräte.
- MHI X-Y Installationsanleitung — Einbau des Ninja an einem X-Y-Bus von Mitsubishi Heavy Industries.
- Ninja P1P2 MQTT-Handbuch — Home Assistant, Zonen bei Kanalgeräten, vollständige Gerätediagnose und Automatisierung.
- Faikin Ninja FAQ — welche Version Sie benötigen, Kabel, Wandregler, Zonen und die beiden Smart-Home-Varianten.
- Matter-Kopplungsanleitung — Kopplung und Fehlersuche für die Variante mit Apple Home + Matter.
Kommen Sie nicht weiter?
Schreiben Sie an andrew@faikin.au mit der Modellnummer Ihres Innengeräts und einem Foto der Steuerplatine, oder treten Sie dem Faikin Australia WhatsApp-Kanal bei.
So installieren Sie einen Faikin und ein Kabel
Befolgen Sie die Schritte:
- Öffnen Sie die Abdeckung des Innengeräts.
- Suchen Sie den Steckplatz auf der Steuerplatine (den, der üblicherweise für das werkseitige Wi-Fi-Modul verwendet wird).
- Stecken Sie den Faikin in den Steckplatz.
- Verbinden Sie ihn mit Ihrem Wi-Fi. Beim ersten Einschalten erstellt er sein eigenes temporäres Einrichtungsnetzwerk; verbinden Sie sich damit von Ihrem Smartphone, geben Sie die Daten Ihres Heim-Wi-Fi ein und vergeben Sie einen Namen. Alle Schritte finden Sie im Einrichtungsleitfaden.
- Öffnen Sie die moduleigene Webseite in einem Browser in Ihrem Heimnetzwerk. Diese kleine Seite, die auf dem Modul selbst gehostet wird, ist Ihre Steuerungsoberfläche – alles lokal, keine Cloud, keine Verbindung ins Ausland. Für die meisten Menschen ist das alles, was sie brauchen, und Sie können hier problemlos aufhören.
- Es gibt keine Faikin-App zum Herunterladen, und das ist Absicht. Eine App würde Ihre Steuerung über die Cloud leiten, und Faikin ist local-first, daher erledigt die Webseite auf dem Modul die Aufgabe.
- Optional, nur wenn Sie Ihre Klimaanlage von unterwegs (außerhalb Ihres Heim-Wi-Fi) steuern möchten: Verbinden Sie sie mit einer Hausautomatisierungsplattform, Home Assistant, Apple Home oder Google und Alexa. Jede hat ihre eigene App, und der Faikin funktioniert mit der, die Sie nutzen. Home Assistant ist am einfachsten; die integrierte Daikin-Integration benötigt nur die IP des Moduls.
(Das Modul kann außerdem mit kompatiblen BLE-Temperatursensoren als externe Referenz zusammenarbeiten.)
Tipp: Vor dem Kauf empfehlen wir Käufern, das ESP32-Faikout Codeberg-Repository sorgfältig zu lesen. Prüfen Sie, ob die Modellnummer Ihres Innengeräts auf der bestätigten Liste funktionierender Klimageräte erscheint. Falls nicht, funktioniert es wahrscheinlich trotzdem – es wurde nur noch nicht zur Liste hinzugefügt!
Wir können Ihr Modell nachschlagen und Ihnen sagen, welches Kabel Sie benötigen.
Unsere Platinen sind mit der neuesten stabilen Firmware-Version (nicht Beta) von RevK vorinstalliert. Wir verwenden und empfehlen den Signaturschlüssel von RevK, sodass offizielle OTA-Firmware-Updates automatisch erfolgen.
Jedes Faikin-Modell wird zur Qualitätskontrolle und Zuverlässigkeit einzeln getestet, um sicherzustellen, dass es einsatzbereit ist.
Funktioniert mein Gerät mit Faikin?
Finden Sie Ihren Daikin in unserer Datenbank
- Besuchen Sie den obigen Link.
- Suchen Sie nach der Modellnummer Ihres Geräts.
- Notieren Sie, welcher Kabeltyp für den Betrieb erforderlich ist.
Tipp: Wenn Ihre Gerätenummer nicht auf der Liste erscheint, nehmen Sie Kontakt auf.
Spezifikationen

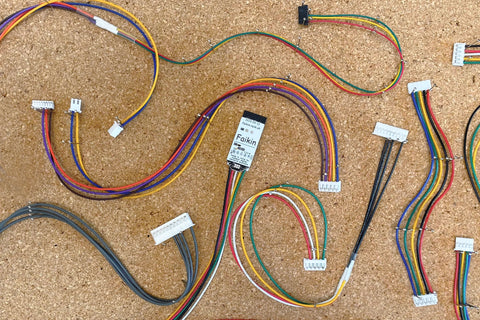

Es gibt sieben Kabelvarianten für die Typen S21, X50A, S403 und CN_WIRED.
Marke: Faikin
Kompatible Marke: Daikin
Sensortechnologie: Temperatur
Steuerungsart: Wi-Fi, MQTT.
Programmierbarkeit: Programmierbar
Kompatible Produkte: Reversibel (Wärmepumpenprinzip), kanalloses Mini-Split-System, Wärmepumpe, Fenster-/Wanddurchführungs-Klimagerät.
Funktionen: Automatische Abschaltung, integriertes Wi-Fi, kommunizierend, bereit für die Sommerzeitumstellung, Geofencing, Außentemperaturanzeige, Fernsteuerung, smarte Konnektivität, Wi-Fi, kabellos.
Smart-Home-Kompatibilität: Home Assistant.
Smart-Home-Protokoll: Bluetooth/Bluetooth Low Energy (BLE), proprietär, MQTT.
Zustand der Artikel: Neu, ungeöffnet, in Originalverpackung.
Tipp: Immer noch unsicher? Nehmen Sie Kontakt auf. Wir helfen bei der Kabelauswahl und bei Fragen zur Kompatibilität.
Rechts abgebildet: Home Assistant Green
Kundensupport
Haben Sie Fragen? Wir können Ihnen helfen:
- Ihre Kompatibilität zu prüfen.
- Ein Kabel auszuwählen.
Tipp: Vor dem Kauf empfehlen wir Käufern, das ESP32-Faikout Codeberg-Repository sorgfältig zu lesen. Prüfen Sie, ob die Modellnummer Ihres Innengeräts auf der bestätigten Liste funktionierender Klimageräte erscheint.
